Neue EasyMeter Produkte

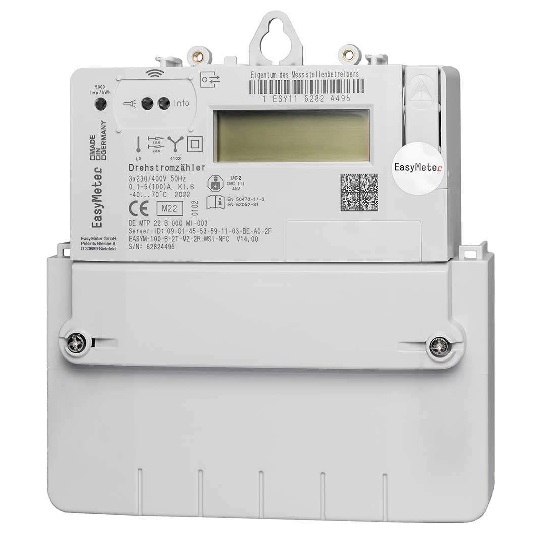

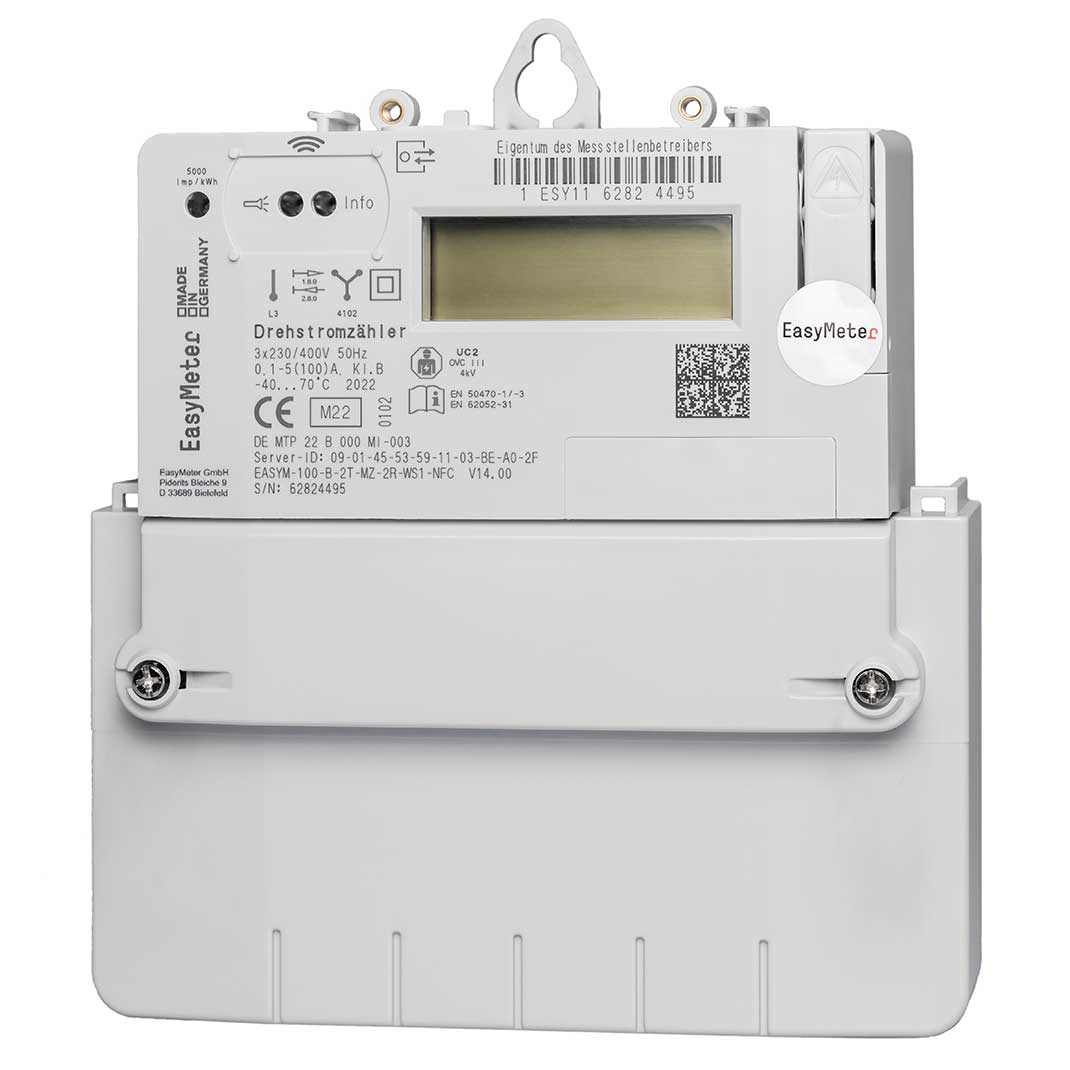

Basiszähler Q3A EDL V1.2
Moderne Messeinrichtung

Die Zählergehäuse sind verschweißt und als „Sealed-forever“ Geräte ausgeführt. Hinweis: Die mechanischen Schnittstellen, die Spannungs-schnittstellen und die D0-Schnittstelle sind nicht patentiert oder herstellerseitig geschützt. Auf Wunsch werden weitere Detailzeichnungen und Spezifikationen zur Verfügung gestellt. Die Geräte weisen eine bidirektionale D0-Schnittstelle nach DIN EN 62056 auf, welche Daten in Form des SML-Protokolls ausgibt (Smart Message Language).

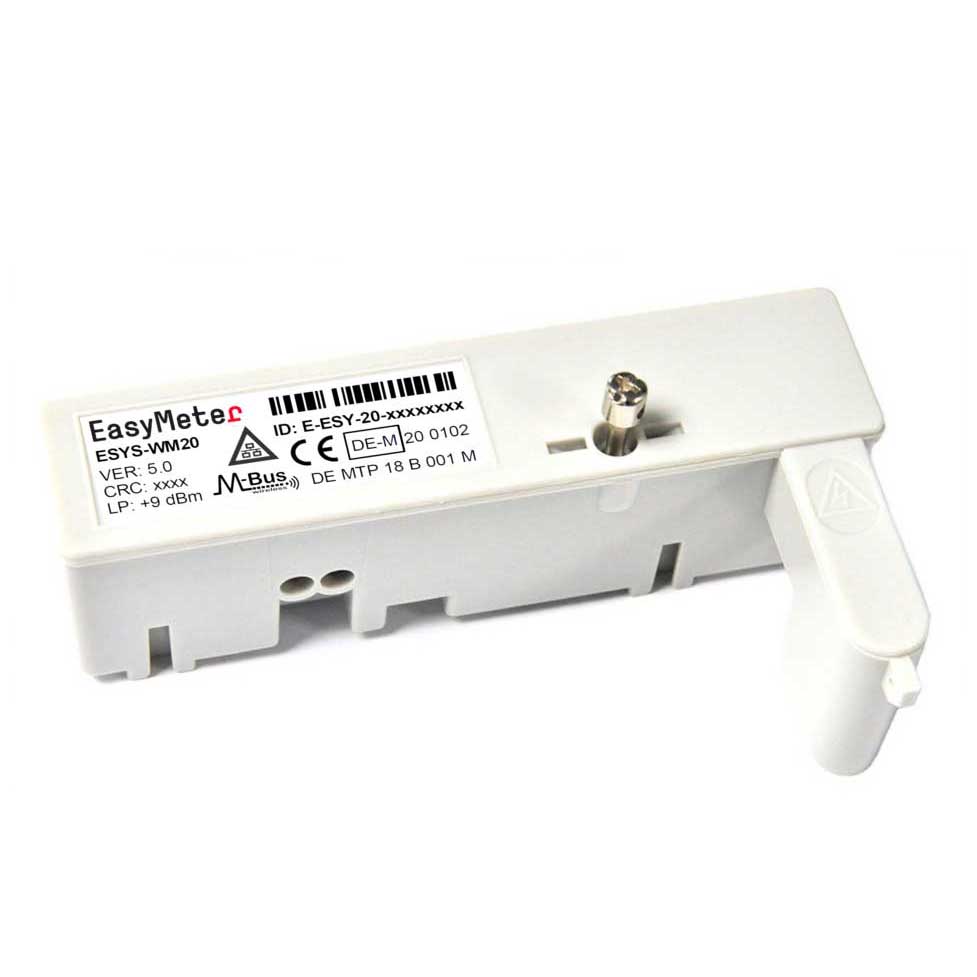

ESYS-WM20
Wireless M-Bus Modul

Das Modul ESYS-WM20 dient als Erweiterungsmodul für die Drehstromzähler der Baureihen Q und T der Fa. EasyMeter. Das Modul stellt die Kommunikation zwischen dem Stromzähler und einer Datensammelstelle (Gateway) her.
Die Stromzähler verfügen über eine optische MessstellenbetreiberSchnittstelle D0 und senden die Daten über das SML-Protokoll (Smart Message Language) an das Modul. Das Modul liest die Daten aus und überträgt die Datensätze per Funk nach dem Wireless M-Bus Standard (DIN EN 13757-4, 13757-3, OMS) an das Gateway. Die Spannungsversorgung der Module erfolgt über einen integrierten Steckverbinder direkt vom Stromzähler.

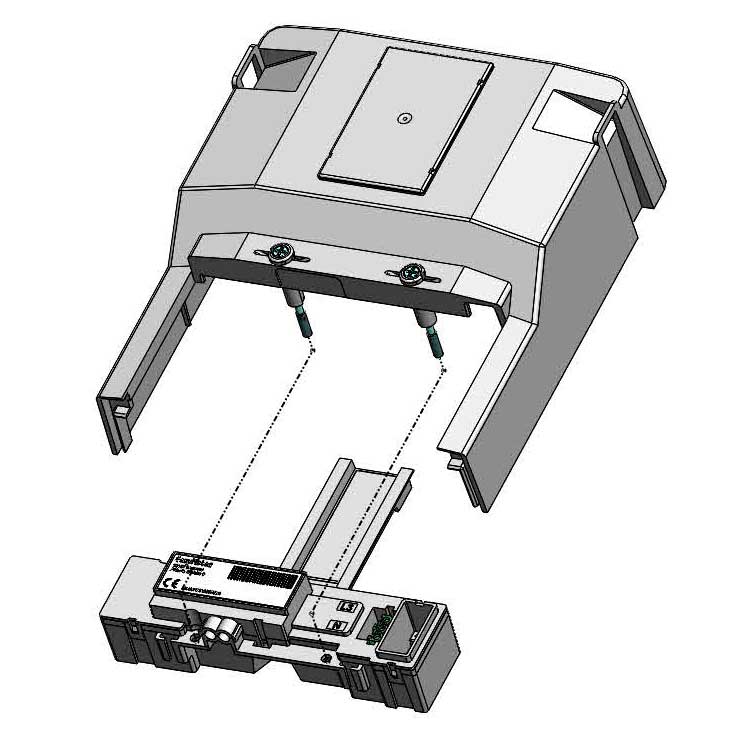

ESYM-WM20 (coming soon)
Wireless M-Bus Modul

Das Modul ESYM-WM20 dient wie das Modul ESYS-WM20 als Erweiterungsmodul für die Drehstromzähler der Baureihen Q und T der Fa. EasyMeter. Das Modul stellt die Kommunikation zwischen dem Stromzähler und einer Datensammelstelle (Gateway) her. Im Betrieb verfügen die Stromzähler über eine optische Messstellenbetreiber Schnittstelle D0 und senden die Daten über das SML-Protokoll (Smart Message Language) an das Modul. Das Modul liest die Daten aus und überträgt die Datensätze per Funk nach dem Wireless M-Bus Standard (DIN EN 13757-4, 13757-3, OMS) an das Gateway. Zusätzlich bietet das Modul ESYM-WM20 einen DIN-Schienen-Steckplatz für ein 4TE-DIN-Schienen-SmartMeterGateway an. Für die benötigte 230V-Versorgung aus Phase L3 (ungezählt) steht ein 3-pol-Steckverbinder (Typ ...) in Kombination mit einer passenden Spannungsbrücke für EasyMeter Q3M oder einem passenden Y-Kabel für die Verbindung zu den Klemmen 10 und 7' des EasyMeter Q3A-Zählers zur Verfügung. Der DIN-Schienenträger wird abschließend mit einer Gehäusekappe verdeckt und plombiert und ermöglicht dadurch eine ordentliche und sichere Kabelverlegung.
