Q3A EDL V1.2
Software Version 10.03

Überblick

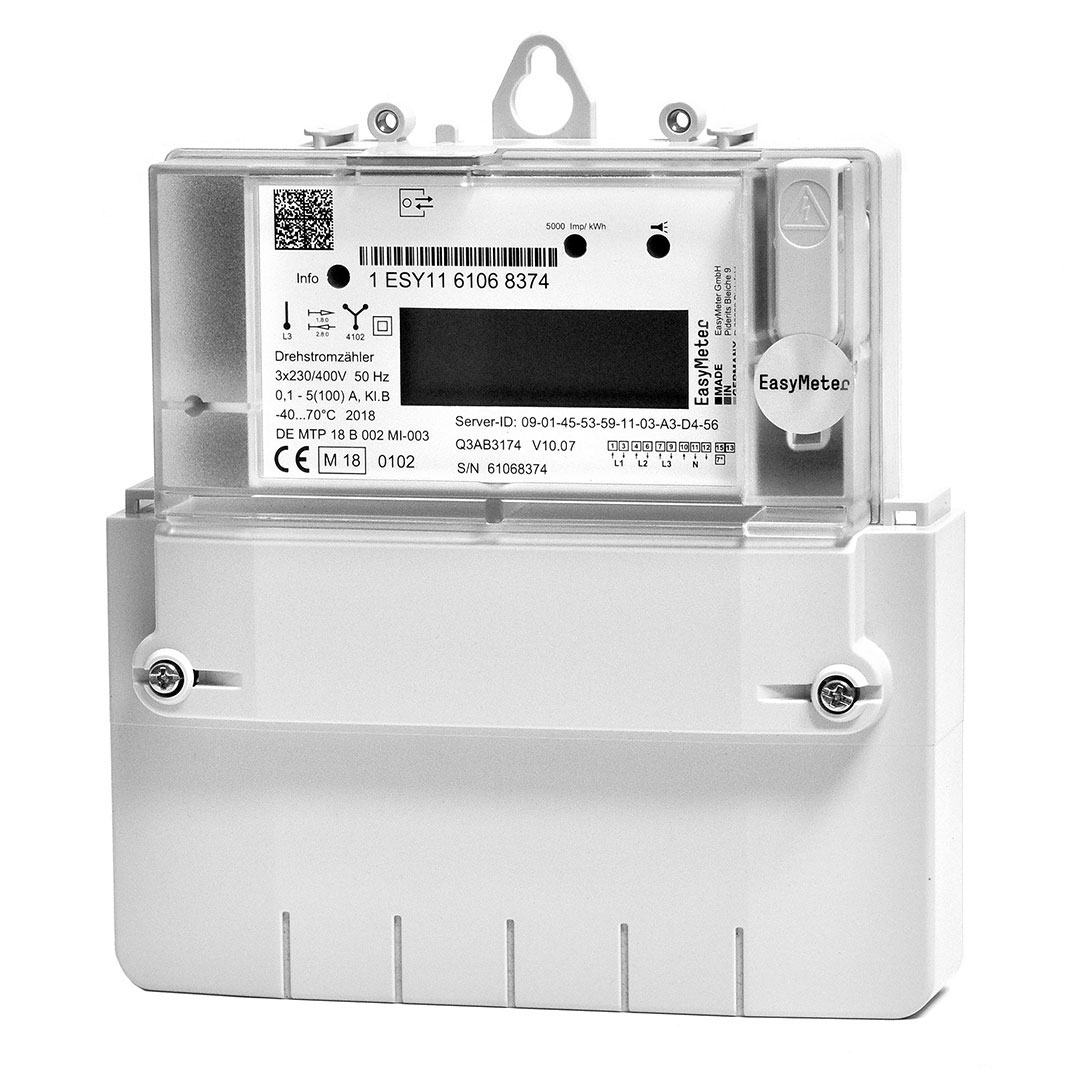

Q3A EDL V1.2 (V10.03) - Moderne Messeinrichtung

Q3A EDL V1.2 (V10.03)
Moderne Messeinrichtung

Produktbeschreibung:
Die Zählergehäuse sind verschweißt und als „Sealed-forever“ Geräte ausgeführt. Hinweis: Die mechanischen Schnittstellen, die Spannungsschnittstellen und die D0-Schnittstelle sind nicht patentiert oder herstellerseitig geschützt. Auf Wunsch werden weitere Detailzeichnungen und Spezifikationen zur Verfügung gestellt. Die Geräte weisen eine bidirektionale D0-Schnittstelle nach DIN EN 62056 auf, welche Daten in Form des SMLProtokolls ausgibt (Smart Message Language).

Sicherheitshinweise:
Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen.

Verwendung:
Verwendung als 3 Phasen, 4 Leiter- oder Einphasen-Wechselstrom-Zähler (L3) in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853.

Q3A EDL V1.2 (V10.03) - Moderne Messeinrichtung

Merkmale

Funktionalität nach FNN-Lastenheft EDL V1.2

Manipulationssicher

  • Resistent gegen elektromagnetische Störfelder (EMV) z.B. bei starken Permanentmagneten

Sehr gut geeignet für Photovoltaikanlagen

  • Das spezielle Messverfahren ermöglicht eine frequenzunabhängige Leistungsmessung von DC bis >150kHz AC mit einer Genauigkeit < 0,2%
  • Baumusterprüfung dieser Eigenschaft gemäß CLC/FprTR 50579:2012.

Sehr geringe Verluste und damit niedrige Eigenerwärmung

Rollierende Infozeile

  • Inhalte teils konfigurierbar über MSB-Schnittstelle
  • Bedienung für Letztverbraucher mittels optischem Aufruftaster mit PIN-Schutz und Tacho-Nullstellung
  • Momentanleistung (W) permanent oder mit PIN
  • historische Energiewerte (kWh) für Tag, Woche, Monat, Jahr, Speichertiefe über zwei Jahre gemäß MsbG §61 mit Zugriffschutz per PIN (EDL 21)

Bidirektionale MSB-Schnittstelle (D0)

  • Protokoll nach SML V1.04
  • Funktionalität nach Lastenheft EDL V1.2
  • Jede Sekunde Übertragung der ID-Nr., Zählerstände, Phasen- und Summenleistung
  • Ausgabe der Effektivspannungswerte möglich

Unidirektionale Info-Schnittstelle

  • Protokoll nach SML 1.04
  • Funktionalität nach Lastenheft EDL V1.2

Erweiterbar durch Aufsteckmodule

  • als Erweiterung zum Intelligenten Messsystem nach dem MsbG
  • für sonstige Kommunikation, Zusatzfunktionen, usw.
  • Spannungsversorgung der Module über Klemmen 7‘/11

Verschiedene Aufsteckmodule (demnächst) verfügbar

  • ESYS-WM20K wireless M-Bus Kommunikations-Adapter für TAF 1, 2, 6.*1)*2)
  • ESYM-OKK Hutschienenmodul mit BAB-OKK *2)
    *1) nach Erweiterung der Zulassung auch für Q3A V10.03
    *2) in Entwicklung

Details

Zählerart:

  • Drehstromzähler, auch als Wechselstromzähler zugelassen

Zählertyp:

  • Wirkleistungszähler, Ausführung 5(60) A, tariflos
  • Innenschaltung 4000 nach DIN 43856

Genauigkeitsklasse:

  • Energiewerte in Klasse A oder Klasse B gemäß EN 50470
  • Spannungseffektivwerte in Klasse B

Nennspannung Un:

  • 3 x 230 V / 400 V (4 Leiter), 230 V (2 Leiter)

Eigenverbrauch:

  • Spannungspfad: < 0,85 W (< 3 VA)
  • Strompfad: < 7,5 mW bei Iref, < 1,1 W bei 60 A

Ausführungen:

  • Bezugszähler (mit Rücklaufsperre)
  • Zweirichtungszähler
  • Lieferzähler (mit und ohne Rücklaufsperre)

Anzeige:

  • 2-zeiliges LC-Display nach FNN-Lastenheft V1.2
  • 1. Zeile mit 6 Stellen für Energieanzeige in kWh
  • 2. Zeile für Info-Anzeige (Leistung, historische Energiewerte)

Datenschnittstellen:

  • bidirektionale MSB-Schnittstelle
  • unidirektionale Info-Schnittstelle
  • Infrarot-Impuls-Schnittstelle mit 10.000 Imp./kWh

Anzahl der Tarifregister:

  • 1 Tarifregister T0 (als Bezugszähler)
  • 1 Tarifregister T0 (als Lieferzähler)
  • 2 Tarifregister T0 (als Zweirichtungszähler)

Überspannung:

  • > 8 kV Surge

Temperaturbereich:

  • -25° C bis +55° C

Sicherheit / Schutz:

  • Schutzklasse II, Schutzart IP 54

Gewicht:

  • ca. 0,6 kg 60 A

Maße (ohne Klemmendeckel):

  • Höhe 157 mm
  • Breite 177 mm
  • Tiefe 50 mm

Typenschlüssel

Konfigurations-Matrix

Kunde (Customer)

Sprache (Language)

Schutz


Die Pin-Codes werden für jeden Zähler individuell vergeben


Wird diese Option gewählt, so wird für dieses Lieferlos eine einheitliche Pin-Nummer nach Kundenwunsch vergeben


Zum Zeitpunkt der Auslieferung ist der Pin aktiviert. Der Pinschutz kann durch die Taschenlampenfunktion oder durch ein MSB-Kommando nachträglich geändert werden


Wird diese Option gewählt, so wird nach 120 Sekunden nach der letzten Eingabe, der Pin-schutz aktiv. Auch wenn der Pinschutz deaktiviert wurde!

Achtung: Wählen Sie "PIN-Menü auf dem Display anzeigen" hinzu, sonst kann die PIN nachträglich nicht wieder aktiviert werden!

Anzeige


Die Displayanzeige folgt strikt den Vorgaben nach FNN Lastenheft EDL V1.2


Eine permanente Anzeige der Leistung wird aktiviert. Die Leistung wird ständig, auch bei aktiviertem PIN-Schutz angezeigt.


Anzeige der Leistung nach FNN-Lh aktivieren. Die Leistung wird angezeigt, ggfs. muß vorher der PIN-Code eingegeben werden, bei automatischem Rückfall in den geschützten Modus wird die Leistung anschließend nicht mehr angezeigt.


Ein Zählerstand ähnlich dem Tageskilometerzähler im Auto wird angezeigt. Dieser Zähler kann jederzeit durch den Endkunden rückgesetzt werden.


Historische Werte für die Zeitspanne 1 Tag, 1 Woche, 1 Monat und 1 Jahr werden im Display angezeigt. Diese Werte können jederzeit durch den Endkunden rückgesetzt werden sofern dies zugelassen ist (s.u.).


Ermöglicht die Löschung der historischen Werte durch die Taschenlampenfunktion.


Ist diese Option aktiviert, kann der PIN-Schutz vom Endkunden selbst deaktiviert werden.


Ist diese Option aktiviert, kann der Endkunde das herstellerspezifische INFO-Telegramm (de)aktivieren. Dieses enthält mehr und genauere Infomationen.

Schnittstellen


Falls Eigentumsnummer nicht der herstellerübergreifenden Ident-Nummer entspricht, kann diese mit im MSB- und INFO-Telegramm ausgegeben werden.


Dieser Parameter ist sowohl für die MSB-Schnittstelle als auch für die INFO-Schnittstelle wirksam.


Die Ausgabe der Einzelleistungen auf der INFO-Schnittstelle kann durch diese Option permanent aktiviert werden.

MSB-Telegramm Inhalt

ESYServer IDEnergie [kWh + 7NKS]P sumP 1P 2P 3Public KeyEigentumsnummerU 1U 2U 3Konfig

INFO-Telegramm Inhalt (Standard Telegramm)

ESYServer IDEnergie [kWh + 0NKS]Konfig

INFO-Telegramm Inhalt (ggfs. nach PIN-Eingabe)

ESYServer IDEnergie [kWh + 7NKS]P sumP 1P 2P 3U 1U 2U 3EigentumsnummerKonfig
