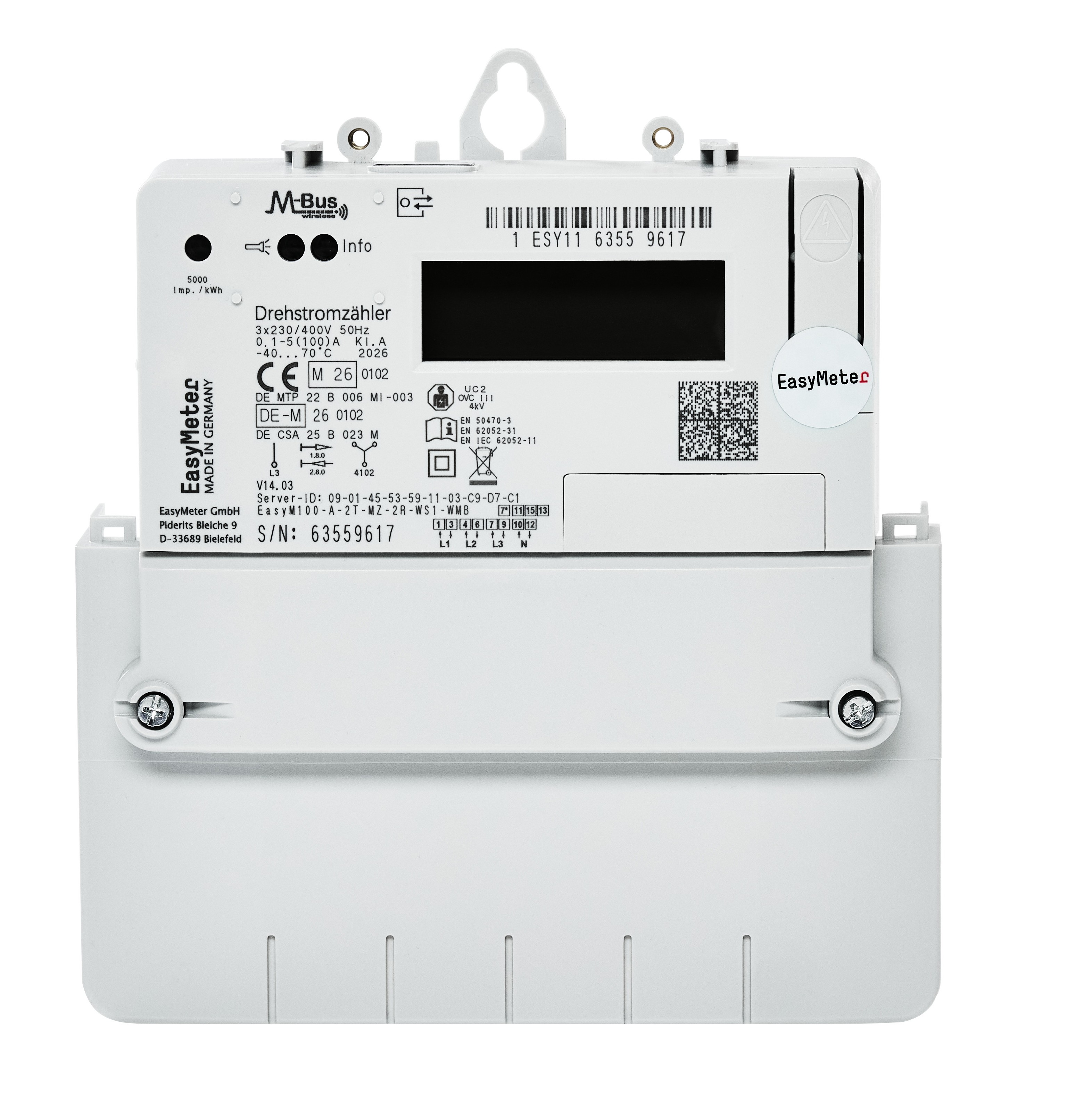

EasyM (Software Version 14.03)
Drehstromzähler

Verwendung:

Verwendung in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853 als

3-Phasen-, 4-Leiter-Zähler oder als
auch als 1-Phasen, 2-Leiter-Zähler (L3, N oder optional beliebig Lx N)

Die elektronischen Zähler des Typs EasyM sind für die direkte Messung von Wirkenergie in 3-Phasen 4-Leiter-Systemen ausgelegt. Der Zähler ist für zwei Stromstärkebereiche erhältlich (für Imax = 60 A und für Imax = 100 A). Hard- und Software sind für beide Versionen identisch, es werden aber andere Grenzströme und Zählerkonstanten verwendet.

Messprinzip:

Die Strom-Messung erfolgt über Hochstrom-Shunts. Shunts und die obere Kontaktfläche der Stromklemmen bilden eine Einheit. Als Klemmentyp kommen von EasyMeter entwickelte Käfigzugklemmen zum Einsatz, welche sicher und bequem zu bedienen sind (nur eine Schraube pro Klemme) und im Vergleich zu herkömmlichen Schraubklemmen eine größere Variabilität bezüglich des Leitungsquerschnittes und des Leiterwerkstoffes erlauben.

Für den Messbereich beträgt der Mindeststrom Imin 0,1 A und der Grenzstrom Imax 60 A (bei der Variante „EasyM60“) bzw. 100 A (bei der Variante „EasyM100“). Innerhalb dieses Stromfensters erfüllt der Zähler die für ihn deklarierten Genauigkeitsanforderungen. Der Referenzstrom Iref ist auf 5 A festgelegt; mit diesem Strom wird der Zähler während der Produktion kalibriert und erreicht folglich unter diesen Bedingungen auch seine höchste Genauigkeit.

Merkmale

Zähler nach:

Norm DIN EN 50470-1,-3 (Elektrizitätszähler)
Norm DIN EN 62052-31 (Sicherheitsanforderungen)

Rollierende Infozeile:

Inhalte teils konfigurierbar über MSB-Datenschnittstelle
Bedienung für Letztverbraucher mittels optischem Aufruftaster mit PIN-Schutz und Tacho-Nullstellung
Momentanleistung (W), permanent oder per PIN
Historische Energiewerte (kWh) für Tag, Woche, Monat und Jahr, Speichertiefe über zwei Jahre, mit Zugriffsschutz per PIN

Bidirektionale MSB-Datenschnittstelle (D0, optisch-infrarot):

Protokoll nach SML 1.04
Funktionalität nach FNN Lastenheft EDL V1.2
Jede Sekunde Übertragung der Zähleridentifikation, der Zählerstände und aller Leistungen (Push-Telegramm)
Ausgabe der Effektivspannungswerte möglich

Unidirektionale INFO-Datenschnittstelle (optisch-infrarot):

Protokoll nach SML 1.04
Funktionalität nach FNN Lastenheft EDL V1.2
Jede Sekunde Übertragung der Zähleridentifikation, der Zählerstände und der Leistungswerte (Push-Telegramm)
Dateninhalte konfigurierbar über MSB-Datenschnittstelle

Optional mit integriertem wireless M-Bus Sender:

Einfache drahtlose Anbindung an ein Smart Meter Gateway zum intelligenten Messsystem nach dem MsbG
Zählwerkstände als Kompaktprofile 1.8.0 und/oder 2.8.0 (sofern vorhanden)
62 Messwerte im 6-Sekunden-Abstand, Übertragung alle 120 Sekunden
Nutzbar im Smart Meter Gateway für TAF 7-Ablesungen (15-Minuten-Werte)

Zusätzlich erweiterbar durch Aufsteckmodule:

für sonstige Kommunikation, Zusatzfunktionen, usw.
Spannungsversorgung der Module über Steckbuchse am Zähler
(„Spannungsbrücke“) oder über Klemmen 7‘ und 11

Verschiedene Aufsteckmodule verfügbar:

Drittanbieter-Aufsteckmodule für Kommunikationszwecke und Zusatzfunktionen

Details

Technische Daten

Konfiguration

Dokumente

Zählerart:

Elektronischer Drehstromzähler, auch als Wechselstromzähler über Phase L3 zugelassen (optional Zulassung für alle 3 Phasen)

Zählertyp:

Kompakter 3-Phasen-, 4-Leiter-Wirkleistungszähler, auch als 1-Phasen-, 2-Leiter-Zähler einsetzbar, Strombereich 0,1-5(60) A (Variante „EasyM60“) oder 0,1-5(100) A (Variante „EasyM100“), Universelle Käfigzugklemmen, Innenschaltung 4000, 4100 oder 4102 nach DIN 43856, mit Metalleinlage für frontseitigen Magnet-Tastkopf

Genauigkeitsklasse:

Klasse A (2 %) oder Klasse B (1 %) gemäß DIN EN 50470-3 Spannungseffektivwerte entsprechend Klasse B

Nennspannung:

3 x 230 V/400 V (4-Leiter), 230 V (2-Leiter), 50 Hz

Eigenverbrauch:

Spannungspfad: ca. 0,8 W (2,5 VA) je Phase
Strompfad: ca. 0,005 W bei 5 A, ca. 0,7 W bei 60 A, ca. 2 W bei 100 A

Ausführungen:

• 2-Tarif-Bezugszähler mit Rücklaufsperre
•1-Tarif-Bezugszähler mit Rücklaufsperre
•1-Tarif-Zwei-Richtungszähler
•2-Tarif-Zwei-Richtungszähler
•1-Tarif-Lieferzähler mit Rücklaufsperre
•1-Tarif-Lieferzähler ohne Rücklaufsperre
Diese Ausführungen sind mit oder ohne Zusatzklemmen erhältlich.

Anzeige:

•2-zeiliges LC-Display nach FNN-Lastenheft EDL V1.2
•1. Zeile mit 6 Stellen für Energieanzeige in kWh
•2. Zeile für Info-Anzeige (Leistung, historische Energiewerte)

Datenschnittstellen:

•Bidirektionale MSB-Datenschnittstelle (optisch-infrarot)
•Unidirektionale INFO-Schnittstelle (optisch-infrarot)
•Impuls-Schnittstelle mit 10.000 Imp./kWh bei Imax = 60 A oder 5.000 Imp./kWh bei Imax = 100 A (optisch-infrarot)
•Wireless M-Bus für den Tarifanwendungsfall (TAF) 7 (Kompaktprofil)
•NFC/RFID-Schnittstelle (Option)

Tarifregister:

•2-Tarif-Bezugszähler: T1 (1.8.1), T2 (1.8.2), T0 (1.8.0)
•1-Tarif-Bezugszähler: T0 (1.8.0)
•1-Tarif-Zwei-Richtungszähler: T0 (1.8.0, 2.8.0)
•2-Tarif-Zwei-Richtungszähler: T1 (1.8.1), T2 (1.8.2), T0 (1.8.0, 2.8.0)
•1-Tarif-Lieferzähler: T0 (2.8.0)
Tarifschaltung über Tarifschaltklemmen Kl.15/Kl.13 oder über MSB-Datenschnittstelle per SML-Steuerkommando möglich.

Überspannungskategorie:

OVC III (4 kV) gemäß EN 62052-31

Temperaturbereich:

-40 °C bis + 70 °C

Sicherheit/Schutz:

Schutzklasse II, Schutzart IP 54

Anforderungsklasse:

M1/E2 (gemäß OIML D11)

Gewicht:

ca. 0,6 kg (ohne Klemmendeckel)

Maße:

ca. 177 mm x 198 mm x 51 mm (B x H x T)
(mit Klemmendeckel „60“, andere Klemmendeckel verfügbar)
Weitere Maße: siehe separates Maßblatt
